菲爾頓電氣科技(南京)有限公司
家用儲能產品
商用儲能產品
電能質量產品
有源電力濾波器

1、工作原理

FED APF系列有源電力濾波器的工作原理是實時檢測負載電流,基于指定次諧波電流檢測算法將諧波電流逐次分離,按照設定的濾波百分比生成控制信號驅動IGBT輸出與負載諧波電流幅值相同相位相反的補償電流,達到諧波抵消的目的。


2、性能特點

?  采用DSP+CPLD全數字控制核心、三電平拓撲技術、先進的諧波檢測算法和PWM控制策略實現諧波電流的精確補償。

?  采用模塊化設計,方便多模塊并聯,占地空間小、維護方便。

?  獨立風道和獨立板倉結構設計,保證設備的穩定運行。

?  濾除諧波次數范圍廣,可濾除2~50次諧波,并同時解決三相不平衡問題。

?  諧波濾除率高,在容量允許條件下,諧波電流濾除率可高達95%。

?  可設定100%限流輸出,保證設備長期穩定運行。

3、主要應用場合

石化行業,數據中心,醫院行業,藥品制造,鋼鐵行業,半導體制造業,輕工紡織業等等。

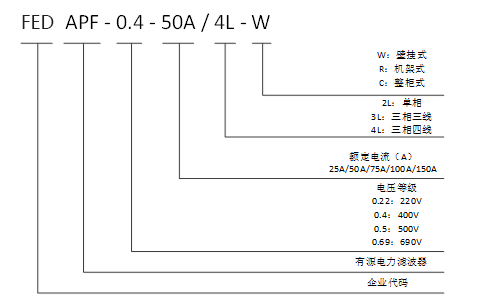

4、型號說明與外觀


06

型號說明

有源電力濾波器



5、技術參數



220V系列

380V系列

500V系列

690V系列

海拔高度

<2000m,2000米以上按照GB/T3859.2降額使用

<2000m,2000米以上按照GB/T3859.2降額使用

<2000m,2000米以上按照GB/T3859.2降額使用

<2000m,2000米以上按照GB/T3859.2降額使用

環境溫度

-20~+50℃

-20~+50℃

-20~+50℃

-20~+50℃

相對濕度

≤90%,月最低溫度25℃表面無凝露

≤90%,月最低溫度25℃表面無凝露

≤90%,月最低溫度25℃表面無凝露

≤90%,月最低溫度25℃表面無凝露

污穢等級

Ⅲ級以下

Ⅲ級以下

Ⅲ級以下

Ⅲ級以下

工作電壓

AC220V±20%

AC380V±20%

AC500V±20%

AC690V±20%

工作頻率

50Hz±5%

50Hz±5%

50Hz±5%

50Hz±5%

補償電流

25A

25A、50A、75A、100A、150A

100A

100A

電網結構

L/N

三相三線/三相四線

三相三線/三相四線

三相三線/三相四線

并聯臺數

不限

不限

不限

不限

整機效率

>97%

>97%

>97%

>97%

開關頻率

32kHz

16kHz

12.8kHz

12.8kHz

補償范圍

2~50次,單次補償率可調

2~50次,單次補償率可調

2~25次,單次補償率可調

2~25次,單次補償率可調

功能選擇

諧波

諧波、諧波+不平衡

諧波、諧波+不平衡

諧波、諧波+不平衡

諧波補償率

>95%

>92%

>92%

>92%

中性線濾波能力



中性線濾波能力為相濾波能力的3倍

中性線濾波能力為相濾波能力的3倍

中性線濾波能力為相濾波能力的3倍

全響應時間

<10ms

<40ms

<40ms

<40ms

噪音

≤60dB

≤60dB

≤65dB

≤65dB

通訊方式

2路RS485通信接口(支持GPRS/WIFI)

2路RS485通信接口(支持 GPRS/WIFI)

2路RS485通信接口(支持 GPRS/WIFI)

2路RS485通信接口(支持 GPRS/WIFI)

保護功能

過載、軟/硬件過流、電網過欠壓、電源故障、過溫、頻率異常保護等

過載、軟/硬件過流、電網過欠壓、電網電壓不平衡、電源故障、過溫、頻率異常、短路保護等

過載、軟/硬件過流、電網過欠壓、電網電壓不平衡、電源故障、過溫、頻率異常、短路保護等

過載、軟/硬件過流、電網過欠壓、電網電壓不平衡、電源故障、過溫、頻率異常、短路保護等

安裝方式

機架/壁掛

機架/壁掛

機架

機架

進線方式

后進線(機架式)、上進線(壁掛式)

后進線(機架式)、上進線(壁掛式)

后進線

后進線

防護等級

IP20

IP20

IP20

IP20


6、規格型號

模塊型號

常用型號

額定電流(A)

系統電壓(V)

外形尺寸:寬*深*高

冷卻方式

 FED APF-0.22-25A/2L-R

25

220

220*330*160

強制風冷

FED APF-0.4-25A/4L-R

25

400

460*490*89

強制風冷

FED APF-0.4-50A/4L-R

50

400

460*490*89

強制風冷

FED APF-0.4-75A/4L-R

75

400

500*510*190

強制風冷

FED APF-0.4-100A/4L-R

100

400

500*550*240

強制風冷

FED APF-0.4-150A/4L-R

150

400

500*550*240

強制風冷

FED APF-0.5-100A/4L-R

100

500

495*675*275

強制風冷

FED APF-0.69-100A/4L-R

100

690

495*675*275

強制風冷



整柜裝置型號

常用型號

額定電流(A)

系統電壓(V)

外形尺寸:寬*深*高

冷卻方式

FED APF-0.4-100A/4L-C

100

400

1000*1000*2200

強制風冷

FED APF-0.4-150A/4L-C

150

400

1000*1000*2200

強制風冷

FED APF-0.4-200A/4L-C

200

400

1000*1000*2200

強制風冷

FED APF-0.4-250A/4L-C

250

400

1000*1000*2200

強制風冷

FED APF-0.4-300A/4L-C

300

400

1000*1000*2200

強制風冷

FED APF-0.4-400A/4L-C

400

400

1000*1000*2200

強制風冷

FED APF-0.5-300A/4L-C

300

500

1000*1000*2200

強制風冷

FED APF-0.69-300A/4L-C

300

690

1000*1000*2200

強制風冷
